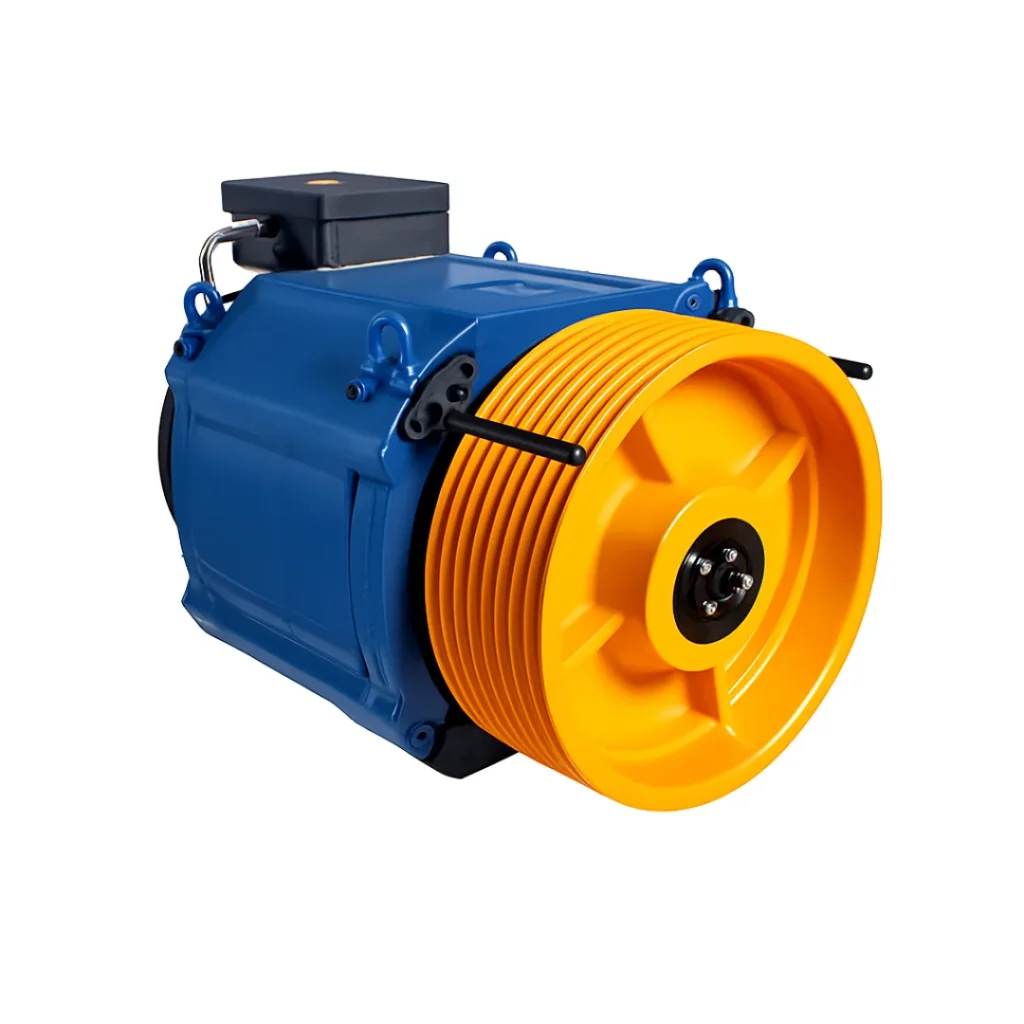

این مدل از نوع گیرلس است؛ یعنی خبری از گیربکس و روغن‌کاری‌های دوره‌ای گیربکس نیست و ساختار به سمت راندمان بالاتر و سرویس‌پذیری ساده‌تر حرکت می‌کند. از نظر برق ورودی نیز با ولتاژ نامی ۳۸۰ ولت سه‌فاز کار می‌کند و جریان نامی آن ۱۰ آمپر اعلام شده است. در بخش مکانیکی، فلکه با قطر ۴۰۰ میلی‌متر و ۴ شیار ارائه می‌شود و برای سیم‌بکسل ۱۰ میلی‌متر در نظر گرفته شده است. نسبت تعلیق ۲:۱ هم مشخص می‌کند که این موتور برای آرایش رایج پروژه‌های ۶۳۰ کیلوگرم/۱m/s با تمرکز بر بهینه‌سازی نیرو و حرکت طراحی شده است.
این موتور برای چه پروژه‌هایی مناسب است؟
با توجه به مشخصات فنی، این موتور یک انتخاب منطقی برای پروژه‌هایی است که در آن‌ها ظرفیت ۸ نفره (۶۳۰ کیلوگرم) و سرعت ۱ متر بر ثانیه هدف‌گذاری شده است. این ترکیب معمولاً در ساختمان‌های مسکونی میان‌مرتبه، اداری‌های کوچک تا متوسط، و پروژه‌هایی که کیفیت حرکت و سکوت نسبی اهمیت دارد دیده می‌شود. گیرلس بودن موتور، به‌خصوص در موتورخانه‌های کوچک یا طراحی‌های مدرن‌تر، مزیت محسوب می‌شود؛ چون مجموعه به سمت ساده‌سازی مکانیک و کاهش قطعات درگیر حرکت می‌رود.
- آسانسور ۸ نفره (۶۳۰kg) در ساختمان‌های مسکونی پرتردد
- پروژه‌های اداری با نیاز به حرکت نرم و توقف دقیق‌تر
- نوسازی آسانسورهایی که قصد ارتقا به کنترل VVVF و راندمان بهتر دارند (با بررسی سازگاری سازه و آرایش سیم‌بکسل)
- پروژه‌های استاندارد با برق سه‌فاز ۳۸۰V و محدودیت‌های معمول تابلو
تحلیل مشخصات فنی؛ اعداد چه چیزی به شما می‌گویند؟
1) توان نامی 4.2kW؛ تعادل بین قدرت و مصرف
توان نامی ۴.۲ کیلووات برای یک موتور گیرلس در کلاس ۶۳۰ کیلوگرم و سرعت ۱m/s، معمولاً به معنی انتخابی متعادل است: نه آن‌قدر کوچک که در بارهای نزدیک ظرفیت یا در شرایط کارکرد سنگین به فشار بیفتد، و نه آن‌قدر بزرگ که بی‌دلیل هزینه و مصرف را بالا ببرد. در عمل، توان نامی به شما می‌گوید موتور برای کارکرد پیوسته در محدوده طراحی‌شده چه سطحی از انرژی مکانیکی را می‌تواند ارائه کند. البته عملکرد واقعی به تنظیمات درایو VVVF، وضعیت ریل و کفشک‌ها، بالانس وزنه تعادل، کیفیت سیم‌بکسل و تنظیمات ترمز هم وابسته است.
2) گشتاور نامی 430 N·m؛ پشتوانه حرکت در شروع و بار
یکی از اعداد مهم در موتورهای گیرلس، گشتاور نامی است. این مدل با ۴۳۰ نیوتن‌متر گشتاور نامی، برای راه‌اندازی و حفظ حرکت در شرایط بارگذاری متعارف آسانسور ۶۳۰ کیلوگرم طراحی شده است. گشتاور مناسب به‌خصوص در شروع حرکت و عبور از لحظه سکون اهمیت دارد؛ جایی که اگر گشتاور کافی نباشد، موتور مجبور می‌شود جریان بیشتری بکشد یا حرکت با لرزش و تأخیر همراه شود. در ترکیب با کنترل VVVF، این گشتاور می‌تواند به شتاب‌گیری نرم‌تر و کنترل بهتر کمک کند.
3) سرعت نامی 1 m/s؛ انتخاب رایج برای ساختمان‌های میان‌مرتبه
سرعت ۱ متر بر ثانیه یکی از رایج‌ترین سرعت‌ها برای پروژه‌های مسکونی و اداری معمولی است. این سرعت تعادلی بین زمان سفر، هزینه تجهیزات و الزامات نصب ایجاد می‌کند. اگر پروژه شما ارتفاع زیاد یا تعداد توقف‌های بسیار بالا دارد، ممکن است به سرعت‌های بالاتر فکر کنید؛ اما برای بسیاری از ساختمان‌ها، ۱m/s هم از نظر تجربه کاربری مناسب است و هم از نظر هزینه و پیچیدگی، کنترل‌پذیرتر.
4) کنترل سرعت VVVF (اینورتر)؛ حرکت نرم و تنظیم‌پذیر
وجود کنترل سرعت VVVF یعنی موتور برای کار با اینورتر طراحی شده و تغییر فرکانس/ولتاژ برای کنترل دقیق سرعت و گشتاور در دسترس است. نتیجه عملی برای کارفرما و سرویس‌کار معمولاً این موارد است: کاهش ضربه در شروع و توقف، امکان تنظیم شتاب و ترمزگیری، و کمک به کاهش استهلاک مکانیکی. همچنین در بسیاری از پروژه‌ها، VVVF به کاهش نویز و بهبود کیفیت سواری کمک می‌کند؛ البته کیفیت نهایی به تنظیمات تابلو و اجرای مکانیکی هم وابسته است.
5) برق ورودی: 380V سه‌فاز، جریان نامی 10A، فرکانس نامی 23.5Hz
این موتور با ولتاژ نامی ۳۸۰ ولت و سه‌فاز کار می‌کند؛ بنابراین برای ساختمان‌هایی مناسب است که برق سه‌فاز در دسترس دارند یا امکان تأمین آن فراهم است. جریان نامی ۱۰ آمپر عدد مهمی برای انتخاب تجهیزات حفاظتی، کابل‌کشی و هماهنگی با تابلو فرمان است. همچنین فرکانس نامی ۲۳.۵ هرتز نشان می‌دهد که در نقطه کاری نامی، موتور در این فرکانس به سرعت طراحی‌شده می‌رسد (در سیستم‌های VVVF، فرکانس کاری می‌تواند در بازه‌ای تغییر کند، اما مقدار نامی برای طراحی و تنظیمات مرجع اهمیت دارد).
6) فلکه 400mm با 4 شیار و سیم‌بکسل 10mm؛ سازگاری مکانیکی
در موتورهای گیرلس، فلکه (Sheave) و مشخصات آن نقش مستقیم در سازگاری با سیم‌بکسل و آرایش تعلیق دارد. این مدل با قطر فلکه ۴۰۰ میلی‌متر و ۴ شیار ارائه می‌شود و برای سیم‌بکسل ۱۰ میلی‌متر تعریف شده است. این یعنی در طراحی و خرید سایر اجزا (سیم‌بکسل، هرزگردها، و حتی انتخاب برخی قطعات مرتبط)، باید همین استاندارد را مبنا قرار دهید تا از لغزش، سایش غیرعادی یا ناسازگاری جلوگیری شود. تعداد شیارها نیز با تعداد رشته‌های سیم‌بکسل و طراحی سیستم هماهنگ می‌شود.
7) نسبت تعلیق 2:1؛ اثر روی نیرو و چیدمان
Roping ۲:۱ یکی از آرایش‌های رایج است که در آن مسیر سیم‌بکسل و نحوه درگیری با کابین/وزنه تعادل به گونه‌ای است که مزیت مکانیکی ایجاد می‌کند. نتیجه این آرایش معمولاً کاهش نیروی لازم روی فلکه در ازای افزایش طول سیم‌بکسل و تغییرات مرتبط در چیدمان است. برای شما به عنوان خریدار، مهم‌ترین نکته این است که موتور، فلکه و طراحی کلی آسانسور باید با همین نسبت تعلیق هماهنگ باشد؛ اگر پروژه شما ۱:۱ طراحی شده، تغییر نسبت تعلیق تصمیمی مهندسی است و باید با طراح/نصاب بررسی شود.
8) ترمز با بوبین 110V؛ نکته مهم برای تابلو و ایمنی
ترمز در موتورهای آسانسور نقش حیاتی دارد و مشخصه ولتاژ بوبین ترمز ۱۱۰ ولت برای هماهنگی با تابلو فرمان و مدار ایمنی اهمیت دارد. هنگام خرید، حتماً بررسی کنید که خروجی تغذیه ترمز در تابلو یا ماژول‌های مرتبط با این ولتاژ سازگار باشد یا در صورت نیاز، تمهیدات لازم (طبق طراحی سازنده تابلو) در نظر گرفته شود. هماهنگی صحیح ترمز با درایو و تنظیمات، روی توقف دقیق طبقات و حس اطمینان مسافر اثر مستقیم دارد.
9) درجه حفاظت IP41؛ مناسب محیط‌های کنترل‌شده
IP41 یعنی حفاظت در برابر ورود اجسام جامد نسبتاً بزرگ و چکیدن عمودی آب در حد تعریف‌شده. این سطح از IP معمولاً برای محیط‌های داخلی و کنترل‌شده مناسب است، اما اگر موتور در شرایطی با گردوغبار زیاد، رطوبت بالا یا احتمال پاشش آب نصب می‌شود، باید از نظر محل نصب و تمهیدات حفاظتی (تهویه، کاور، شرایط اتاقک/فضا) دقت بیشتری به خرج داد. این مورد «نقطه ضعف» نیست؛ بلکه یک شرط طراحی است که باید با شرایط پروژه هم‌خوان باشد.
10) استاندارد/گواهی: استاندارد ملی و کارت ضمانت اصالت و کیفیت
وجود استاندارد ملی و کارت ضمانت اصالت و کیفیت برای خرید تجهیزات اصلی آسانسور مهم است، چون در کنار مشخصات فنی، به شما کمک می‌کند مسیر تحویل، اصالت کالا و پیگیری خدمات را شفاف‌تر کنید. در پروژه‌های رسمی، همین مدارک در فرآیندهای کنترل کیفیت و پرونده فنی نیز کاربرد دارند.
مزایا در استفاده واقعی
مهم‌ترین مزیت این موتور، ترکیب «گیرلس + VVVF» در کلاس کاری ۶۳۰ کیلوگرم/۱m/s است. این ترکیب معمولاً به حرکت نرم، کنترل‌پذیری بهتر و کاهش قطعات مکانیکی پر استهلاک کمک می‌کند. همچنین مشخصات مکانیکی مثل فلکه ۴۰۰mm و پشتیبانی از سیم‌بکسل ۱۰mm، آن را در محدوده‌ای قرار می‌دهد که برای بسیاری از پروژه‌های رایج، قطعات و اجرای استاندارد در دسترس است.
محدودیت‌ها و نکات قابل توجه قبل از خرید
هر موتور، حتی اگر از نظر برند و کلاس کاری مناسب باشد، محدودیت‌هایی دارد که بهتر است قبل از خرید شفاف شوند. این مدل با IP41 برای محیط‌های خیلی مرطوب یا گردوغبار شدید نیازمند دقت در محل نصب است. همچنین نیاز به برق سه‌فاز ۳۸۰V دارد؛ اگر پروژه شما فقط تک‌فاز دارد، باید از ابتدا برای تأمین سه‌فاز یا راهکارهای مجاز و مهندسی‌شده برنامه‌ریزی کنید. نسبت تعلیق ۲:۱ نیز باید با طراحی چاه، هرزگردها و نقشه اجرایی هماهنگ باشد. در نهایت، ولتاژ بوبین ترمز ۱۱۰V نکته‌ای است که باید با تابلو فرمان و مدار ترمز هم‌خوان شود.
مقایسه ذهنی با گزینه‌های رایج بازار
در بازار موتور آسانسور، معمولاً انتخاب بین موتور گیربکس‌دار و گیرلس، و همچنین بین کنترل‌های ساده‌تر و VVVF مطرح است. در مقایسه ذهنی، موتورهای گیربکس‌دار ممکن است در برخی پروژه‌ها از نظر هزینه اولیه یا سازگاری با برخی شرایط قدیمی‌تر جذاب باشند، اما در مقابل، گیرلس‌ها معمولاً با قطعات کمتر در مسیر انتقال قدرت، به سمت راندمان بالاتر و سرویس‌پذیری متفاوت می‌روند. از طرف دیگر، کنترل VVVF نسبت به کنترل‌های ساده‌تر، امکان تنظیم دقیق‌تری می‌دهد و کیفیت حرکت را بهتر مدیریت می‌کند؛ البته نیازمند تنظیم صحیح و تابلو/درایو مناسب است. این محصول با مشخصات ۴.۲kW و ۴۳۰N·m در کلاس ۶۳۰kg/۱m/s، در دسته انتخاب‌های «استاندارد و متعادل» قرار می‌گیرد: نه برای سرعت‌های بالا طراحی شده و نه برای ظرفیت‌های بزرگ‌تر از ۶۳۰ کیلوگرم.
راهنمای تصمیم‌گیری سریع (برای اینکه اشتباه نخرید)
- ظرفیت پروژه: اگر کابین شما ۸ نفره/۶۳۰kg است، این موتور از نظر ظرفیت نامی هم‌خوان است. برای ظرفیت‌های بالاتر، سراغ کلاس‌های بالاتر بروید.
- سرعت هدف: اگر سرعت طراحی ۱m/s است، انتخاب درست است. اگر ۱.۶ یا ۲m/s می‌خواهید، باید موتور و فلکه و تنظیمات متناسب انتخاب شود.
- برق ساختمان: وجود برق سه‌فاز ۳۸۰V را قطعی کنید. این مورد در زمان تحویل پروژه دردسرساز نشود.
- آرایش تعلیق: نسبت ۲:۱ را با نقشه اجرایی چاه و سیستم هرزگردها تطبیق دهید.
- سیم‌بکسل: اگر طراحی شما بر پایه ۱۰mm است، سازگاری مستقیم دارید. تغییر قطر سیم‌بکسل تصمیم مهندسی است.
- تابلو و ترمز: ولتاژ بوبین ترمز ۱۱۰V را با تابلو و مدار ترمز چک کنید.
- محیط نصب: با توجه به IP41، شرایط رطوبت/گردوغبار را ارزیابی کنید.
جمع‌بندی
موتور گیرلس فوردر ۸ نفره سرعت ۱ با توان ۴.۲kW، گزینه‌ای دقیق برای پروژه‌هایی است که ظرفیت ۶۳۰kg و سرعت ۱m/s می‌خواهند و در عین حال به کنترل VVVF برای حرکت نرم و تنظیم‌پذیر اهمیت می‌دهند. مشخصات مکانیکی مانند فلکه ۴۰۰mm چهارشیار و پشتیبانی از سیم‌بکسل ۱۰mm، آن را در چارچوب اجرای رایج بازار قرار می‌دهد. در مقابل، باید به نیاز به برق سه‌فاز ۳۸۰V، IP41 و هماهنگی بوبین ترمز ۱۱۰V با تابلو توجه کنید. اگر پروژه شما دقیقاً در همین کلاس کاری تعریف شده، این موتور می‌تواند انتخابی مطمئن و منطقی باشد؛ به‌خصوص وقتی هدف، ترکیب کیفیت حرکت، استانداردپذیری و سازگاری فنی است.
