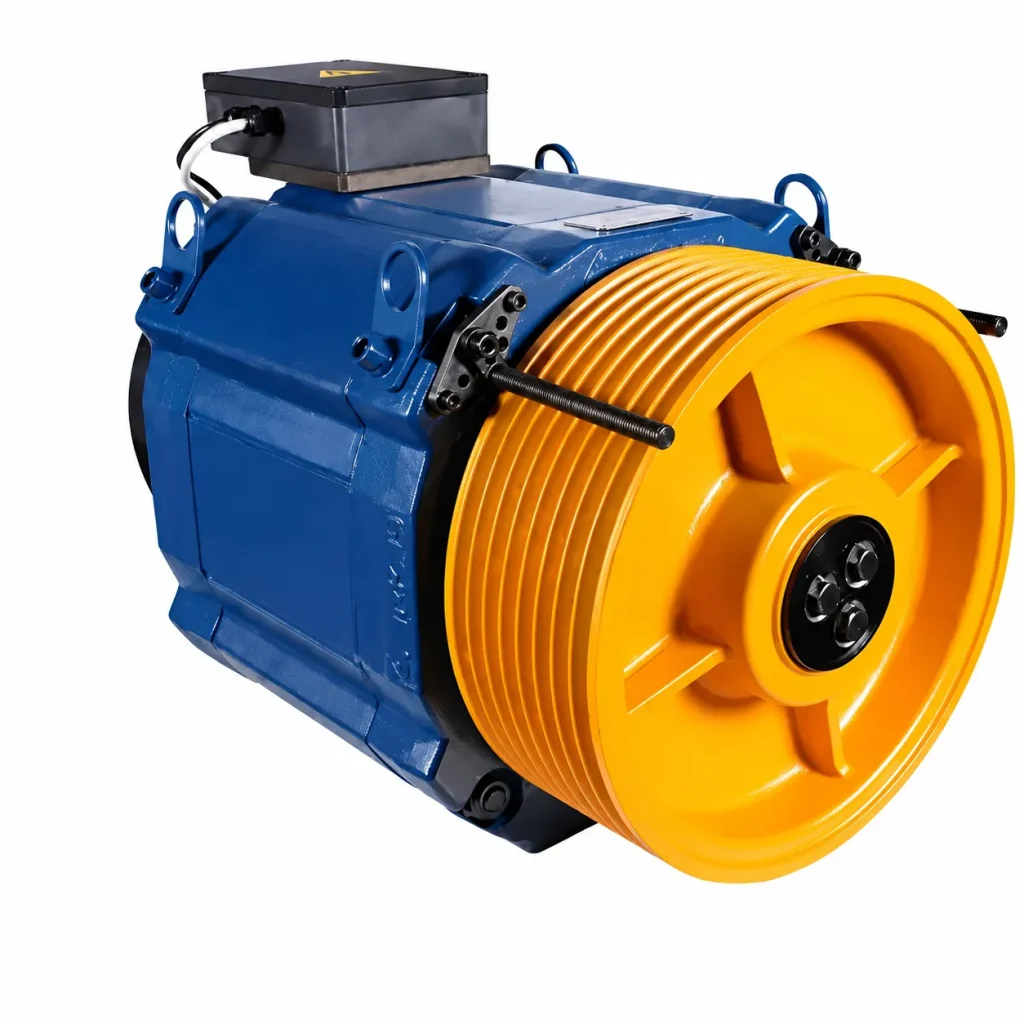

موتور گیرلس فوردر 16 نفره سرعت 1 توان 8.4KW

در مشخصات ثبت‌شده، این محصول به‌عنوان موتور گیرلس با کنترل VVVF/اینورتر معرفی شده است. در ماشین‌های گیرلس، فلکه کشش مستقیماً با محور موتور درگیر است و خبری از گیربکس واسط نیست؛ بنابراین کیفیت کنترل درایو، فیدبک انکودر، گشتاور راه‌اندازی و تنظیمات پارامتری تابلو فرمان نقش مستقیمی در نرمی حرکت و دقت توقف دارند.

تحلیل فنی ظرفیت 16 نفره و توان 8.4 کیلووات

ظرفیت 16 نفره معمولاً در بازار آسانسور معادل حدود 1200 کیلوگرم در نظر گرفته می‌شود. برای چنین ظرفیتی، موتور باید علاوه بر توان کافی، گشتاور مناسبی در سرعت پایین تولید کند. توان 8.4kW در کنار سرعت 1m/s نشان می‌دهد تمرکز این مدل روی جابه‌جایی ظرفیت بالاتر با سرعت متوسط است؛ نه روی سرعت‌های بالاتر مثل 1.6 یا 2 متر بر ثانیه.

گشتاور 840N·m در این فایل برای تحلیل اولیه بسیار مهم است. در موتور گیرلس، گشتاور خروجی عملاً در محل فلکه و محور ماشین اهمیت دارد؛ چون فلکه مستقیماً به موتور وابسته است. بنابراین اگر پروژه شما ظرفیت بالا دارد و به حرکت نرم در شروع و توقف نیاز دارد، این سطح گشتاور می‌تواند یک مزیت کاربردی باشد.

سرعت 1 متر بر ثانیه برای چه پروژه‌هایی مناسب است؟

سرعت 1m/s برای ساختمان‌های متوسط، پروژه‌های ظرفیت‌بالا با ارتفاع نه‌چندان زیاد، یا آسانسورهایی که اولویت آن‌ها حمل مطمئن و ایمن است، انتخاب رایجی محسوب می‌شود. این سرعت معمولاً فشار کمتری نسبت به سرعت‌های بالاتر به سیستم کنترل، ترمز، ریل، کفشک و اجزای مکانیکی وارد می‌کند.

اگر پروژه شما برج بلند یا ساختمان بسیار پرتردد است، ممکن است سرعت 1m/s از نظر زمان انتظار کافی نباشد. در چنین شرایطی باید محاسبه ترافیک، تعداد توقف، ارتفاع مسیر و کاربری ساختمان بررسی شود.

فلکه 400 میلی‌متری، سیم‌بکسل 10 و روپیگ 2:1

در مشخصات این مدل، قطر فلکه 400 میلی‌متر، تعداد شیار 6 عدد، سیم‌بکسل 10 میلی‌متر و نسبت تعلیق 2:1 ثبت شده است. این ترکیب برای موتورهای ظرفیت‌بالاتر منطقی است؛ چون قطر فلکه بزرگ‌تر و سیم‌بکسل ضخیم‌تر معمولاً با بارهای بالاتر و شرایط کشش سنگین‌تر سازگارتر هستند.

با روپیگ 2:1، سرعت خطی سیم‌بکسل و دور فلکه نسبت متفاوتی با سرعت کابین پیدا می‌کند. به همین دلیل در انتخاب موتور، فقط توان اسمی کافی نیست؛ باید قطر فلکه، نسبت تعلیق، سرعت کابین و گشتاور خروجی با هم دیده شوند.

برق، کنترل و انکودر

این محصول با تغذیه سه‌فاز AC، ولتاژ 380V و فرکانس 50Hz معرفی شده است. کنترل سرعت نیز از نوع VVVF/VFD است. در موتورهای گیرلس، اینورتر فقط وسیله راه‌اندازی نیست؛ بلکه بخش اصلی کنترل کیفیت حرکت است و شتاب‌گیری، کاهش سرعت، توقف در تراز طبقه و کنترل گشتاور به تنظیمات آن وابسته است.

وجود انکودر مطلق در مشخصات ثبت‌شده، برای کنترل دقیق‌تر موقعیت و سرعت اهمیت دارد. هنگام خرید، باید مطمئن شوید تابلو فرمان و درایو انتخابی با نوع انکودر، رزولوشن، پروتکل و کابل‌کشی آن سازگار است.

ترمز، ایمنی و توقف

ترمز این مدل به‌صورت الکترومغناطیسی فنری Fail-safe ثبت شده است. در این نوع ترمز، اصل طراحی بر این است که در حالت قطع برق، ترمز درگیر شود و نگه‌داری ایمن انجام دهد. گشتاور ترمز 1600N·m و ولتاژ بوبین 110V از مشخصاتی هستند که باید در مرحله انتخاب تابلو، مدار ترمز و ایمنی کنترل شوند.

مزایا و محدودیت‌های این مدل

مزایا

• مناسب برای ظرفیت بالا؛ حدود 1200kg یا 16 نفر
• گشتاور زیاد در دور پایین، مناسب برای حرکت نرم کابین سنگین‌تر
• ساختار گیرلس با صدای کمتر و حذف گیربکس نسبت به سیستم‌های گیربکسی
• سازگاری با کنترل VVVF برای توقف دقیق‌تر و کیفیت حرکت بهتر
• فلکه 400 میلی‌متری و سیم‌بکسل 10 میلی‌متری برای پکیج‌های ظرفیت‌بالا
• ترمز Fail-safe برای ایمنی توقف و نگه‌داری کابین

محدودیت‌ها

• برای ظرفیت‌های پایین‌تر ممکن است بیش‌ازنیاز و غیراقتصادی باشد.
• سرعت 1m/s برای ساختمان‌های بلند یا بسیار پرتردد ممکن است کافی نباشد.
• به انتخاب دقیق درایو، تابلو، انکودر و پارامترهای کنترل نیاز دارد.
• وزن حدود 350kg نصب و حمل را حساس‌تر می‌کند.
• برخی مقادیر ثبت‌شده باید با پلاک یا دیتاشیت نهایی فوردر تطبیق داده شوند.

راهنمای خرید تخصصی موتور گیرلس فوردر 16 نفره سرعت 1

1) ظرفیت واقعی پروژه را با 1200 کیلوگرم تطبیق دهید

عنوان 16 نفره معمولاً معادل حدود 1200 کیلوگرم در نظر گرفته می‌شود. اگر ظرفیت طراحی شما کمتر است، استفاده از این موتور ممکن است هزینه خرید، درایو، شاسی و نصب را بی‌دلیل بالا ببرد. اگر ظرفیت پروژه واقعاً 16 نفره یا نزدیک به 1200 کیلوگرم است، توان 8.4kW و گشتاور حدود 840N·m می‌تواند از نظر فنی منطقی باشد.

2) سرعت 1m/s را با ارتفاع و ترافیک ساختمان بسنجید

این مدل برای سرعت 1 متر بر ثانیه تعریف شده است. برای ساختمان‌های متوسط و پروژه‌هایی که ظرفیت بالا دارند ولی سرعت زیاد نمی‌خواهند، این سرعت انتخابی اقتصادی و کنترل‌پذیر است. اما اگر ساختمان ارتفاع زیاد یا ترافیک سنگین داشته باشد، باید بررسی شود که سرعت 1m/s پاسخ‌گوی زمان انتظار و سیکل حرکتی هست یا نه.

3) درایو و تابلو فرمان را جداگانه جدی بگیرید

موتور گیرلس بدون انتخاب درست درایو عملاً عملکرد مطلوبی نخواهد داشت. درایو باید از نظر توان، جریان، نوع انکودر، الگوریتم کنترل و تنظیمات پارامتری با موتور سازگار باشد. مقدار جریان حدود 16.1A در این فایل برای انتخاب اولیه مفید است، اما جریان نهایی باید از پلاک موتور یا دیتاشیت تأیید شود.

4) فلکه، سیم‌بکسل و روپیگ را با نقشه اجرایی تطبیق دهید

در این فایل فلکه 400 میلی‌متری، 6 شیار، سیم‌بکسل 10 میلی‌متری و روپیگ 2:1 ثبت شده است. این ترکیب برای ظرفیت بالاتر منطقی است، اما باید با فضای چاه، محل استقرار موتور، زاویه پیچش سیم‌بکسل، تعداد بکسل‌ها و کشش مجاز کاملاً هماهنگ باشد.

5) ترمز و ایمنی توقف را کنترل کنید

ترمز الکترومغناطیسی فنری Fail-safe و گشتاور ترمز 1600N·m برای توقف ایمن اهمیت دارد. در خرید نهایی، ولتاژ بوبین ترمز، نحوه آزادسازی دستی، وضعیت میکروسوئیچ ترمز و سازگاری آن با تابلو فرمان را بررسی کنید.

6) وزن و جانمایی نصب را از قبل بررسی کنید

وزن حدود 350 کیلوگرم یعنی حمل، جابه‌جایی، شاسی‌کشی و تراز نصب باید برنامه‌ریزی شود. قبل از خرید، مسیر حمل تا محل نصب، تحمل سازه، محل پیچ‌های پایه و فضای سرویس اطراف موتور را بررسی کنید.

جمع‌بندی کارشناسی

موتور گیرلس فوردر 16 نفره سرعت 1 توان 8.4kW برای پروژه‌هایی مناسب است که ظرفیت بالا، حرکت نرم و کنترل‌پذیری بیشتر از سرعت زیاد اهمیت دارد. اگر نقشه پروژه شما ظرفیت 1200kg، روپیگ 2:1، فلکه 400mm و سیم‌بکسل 10mm را تأیید می‌کند، این مدل از نظر فنی گزینه‌ای قابل بررسی است. با این حال، خرید نهایی باید بعد از کنترل دیتاشیت، پلاک موتور، نوع انکودر، جریان واقعی، درایو سازگار، ابعاد نصب و شرایط حمل انجام شود.
