ریل MF T16 چین _ بال 89

در این صفحه، این ریل را دقیقاً بر اساس مشخصات فنی اعلام‌شده بررسی می‌کنیم: این‌که «بال 89» دقیقاً چه معنایی برای نصب و انتخاب کفشک دارد، وزن 2.4 kg/m چه تصویری از رده‌ی ریل به شما می‌دهد، سوراخ‌دار بودن چه مزیت‌هایی در سرعت نصب ایجاد می‌کند و اتصال لقمه و پین چه نکاتی در هم‌راستاسازی شاخه‌ها دارد. اگر در مرحله انتخاب ریل کابین هستید و می‌خواهید بدانید این مدل برای پروژه شما مناسب است یا نه، این راهنما را تا انتها بخوانید.

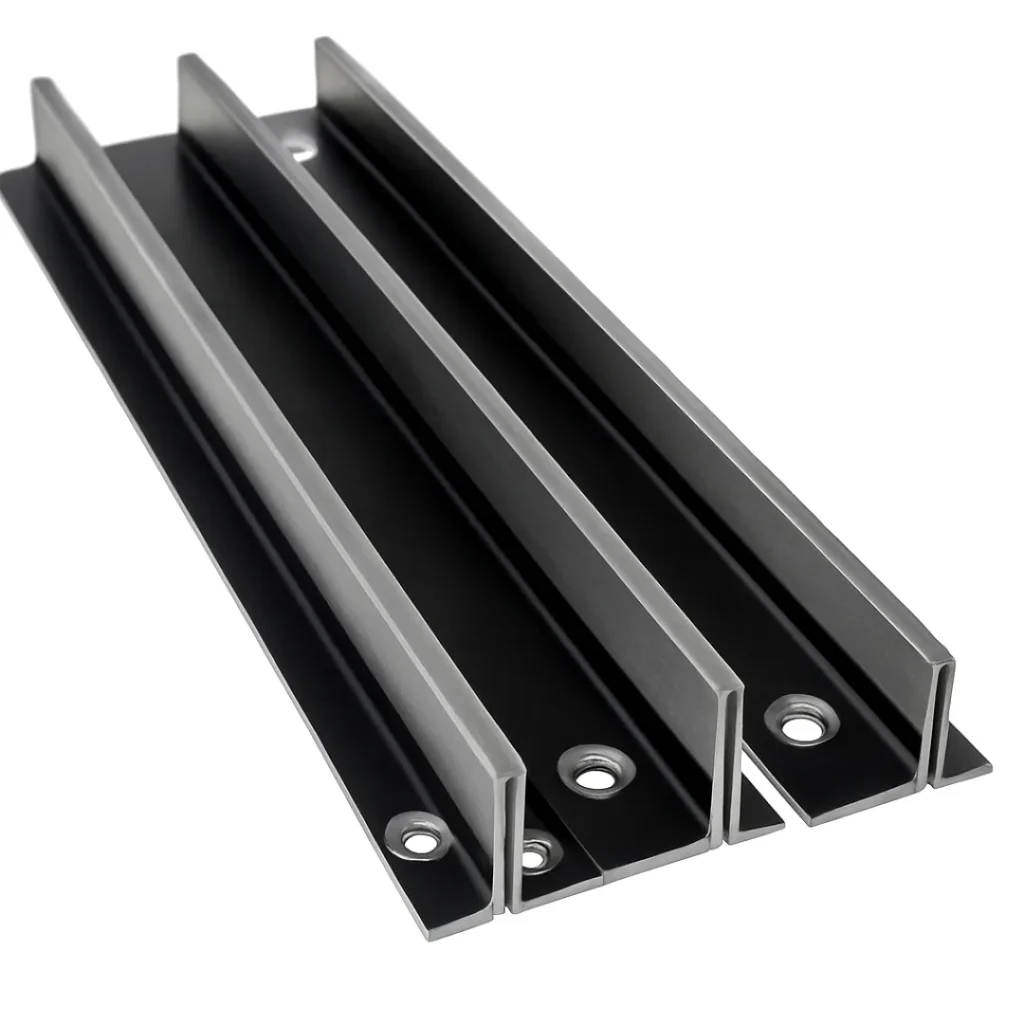

معرفی ریل MF T16 چین _ بال 89

این محصول یک ریل آسانسور از نوع T است که برای کاربرد ریل کابین معرفی شده. ریل‌های نوع T در آسانسورهای کششی و هیدرولیک رایج‌اند و به دلیل شکل مقطع، امکان هدایت دقیق کفشک‌ها را فراهم می‌کنند. در نام‌گذاری این محصول، عبارت بال 89 به سایز نامی ریل 89 اشاره دارد که در انتخاب براکت‌ها، لقمه‌ها، کفشک و حتی فضای مورد نیاز در چاهک اثر مستقیم دارد.

ریل حاضر با فولاد ST37 و به روش نورد گرم تولید شده و بدون پوشش/آبکاری سطحی عرضه می‌شود. شاخه‌ها 5 متری هستند و وزن واحد طول 2.4 kg/m اعلام شده است. اتصال شاخه‌ها نیز به صورت اتصال با لقمه و پین انجام می‌شود و ریل سوراخ‌دار است؛ یعنی سوراخ‌کاری برای نصب در آن انجام شده و در بسیاری از پروژه‌ها زمان آماده‌سازی کارگاهی را کاهش می‌دهد.

کاربردها و سناریوهای استفاده

وقتی در مشخصات نوشته می‌شود نوع کاربرد: ریل کابین یعنی این ریل برای مسیر حرکت کابین در نظر گرفته شده است. در عمل، انتخاب ریل کابین به عواملی مثل ظرفیت، سرعت، کیفیت سواری (Ride Quality)، نوع کفشک و دقت نصب بستگی دارد. ریل MF T16 بال 89 معمولاً در پروژه‌های متعارف که نیاز به یک ریل استاندارد و اقتصادی دارند، انتخاب می‌شود.

• پروژه‌های مسکونی و اداری با نیاز به اجرای اقتصادی: ترکیب ST37 + نورد گرم + بدون پوشش معمولاً هزینه تمام‌شده را کنترل می‌کند.
• پروژه‌هایی که سرعت نصب اهمیت دارد: سوراخ‌دار بودن ریل می‌تواند زمان سوراخ‌کاری و آماده‌سازی را کاهش دهد (البته باید با نقشه براکت‌گذاری شما هم‌خوان باشد).
• پروژه‌هایی با تنوع کفشک: در مشخصات آمده سازگاری با نوع کفشک: هر دو؛ یعنی هم با کفشک‌های لغزشی و هم رولری قابل استفاده است (انتخاب نهایی به سرعت و کیفیت سواری مدنظر شما بستگی دارد).

تحلیل مشخصات فنی؛ هر عدد چه معنایی در اجرا دارد؟

1) نوع ریل: T

ریل‌های T به خاطر هندسه مقطع، مسیر مشخصی برای حرکت کفشک ایجاد می‌کنند. این موضوع در کاهش لقی جانبی و کنترل حرکت کابین مهم است. در نصب صحیح، ریل T کمک می‌کند کابین در طول مسیر، رفتار قابل پیش‌بینی‌تری داشته باشد و رگلاژ کفشک‌ها دقیق‌تر انجام شود.

2) سایز نامی ریل: 89 (بال 89)

سایز 89 یکی از سایزهای رایج ریل کابین است. «بال» در ادبیات بازار به بخش‌هایی از مقطع اشاره دارد که کفشک روی آن حرکت می‌کند و همین بخش‌ها در تماس و سایش قرار می‌گیرند. انتخاب سایز 89 معمولاً تعادل خوبی بین ابعاد، وزن و استحکام ایجاد می‌کند؛ اما همچنان باید با ظرفیت، سرعت و طراحی سازه چاه هماهنگ شود. اگر پروژه شما سرعت بالا یا حساسیت بسیار زیاد روی نرمی حرکت دارد، معمولاً کیفیت سطح، تلرانس‌ها و نوع کفشک نقش پررنگ‌تری پیدا می‌کنند و ممکن است به ریل‌های رده بالاتر یا پرداخت دقیق‌تر نیاز باشد.

3) جنس/گرید فولاد: ST37

ST37 یک فولاد ساختمانی رایج است که در بسیاری از قطعات فلزی صنعتی استفاده می‌شود. مزیت اصلی آن، دسترس‌پذیری، قیمت مناسب و قابلیت ماشین‌کاری/سوراخ‌کاری و کارپذیری خوب است. برای ریل آسانسور، جنس فولاد تنها یکی از عوامل است؛ کیفیت نورد، صافی سطح، دقت ابعادی و کنترل تاب/پیچش هم در نتیجه نهایی اثر می‌گذارند. با این حال، ST37 برای بسیاری از پروژه‌های استاندارد، انتخاب متداولی است.

4) روش تولید: نورد گرم

نورد گرم روش رایج تولید ریل‌های فولادی است. در این روش، پروفیل در دمای بالا شکل می‌گیرد. نتیجه معمولاً محصولی با هزینه تولید پایین‌تر و کاربرد گسترده است. نکته‌ای که باید در نظر بگیرید این است که در ریل‌های نورد گرم، کیفیت سطح و یکنواختی ممکن است نسبت به برخی روش‌های دقیق‌تر، وابسته‌تر به کنترل کیفیت کارخانه باشد. بنابراین در زمان تحویل، بررسی چشمی صافی، نبودن لب‌پریدگی، یکنواختی لبه‌ها و عدم وجود تاب محسوس در شاخه‌ها اهمیت دارد.

5) طول شاخه: 5 متر

شاخه 5 متری یک استاندارد رایج در حمل‌ونقل و نصب است. از نظر اجرایی، شاخه‌های 5 متری باعث می‌شوند تعداد اتصال‌ها در ارتفاع کمتر شود (نسبت به شاخه‌های کوتاه‌تر)، و این به نفع کیفیت رگلاژ و کاهش نقاط حساس اتصال است. از طرف دیگر، حمل و جابه‌جایی شاخه 5 متری در کارگاه نیازمند برنامه‌ریزی است: فضای دپو، مسیر انتقال به چاه و ابزار بلندکردن باید مناسب باشد تا ریل آسیب نبیند.

6) وزن واحد طول: 2.4 kg/m

وزن واحد طول، یک شاخص سریع برای درک «رده» ریل است. 2.4 کیلوگرم بر متر نشان می‌دهد با یک ریل نسبتاً سبک‌تر در خانواده ریل‌های کابین طرف هستیم. این موضوع می‌تواند به کاهش هزینه و سهولت حمل کمک کند، اما هم‌زمان باید با نیاز سازه‌ای پروژه تطبیق داده شود. برای مثال در پروژه‌هایی با بارهای بالاتر، سرعت بیشتر یا حساسیت زیاد به لرزش، معمولاً انتخاب ریل سنگین‌تر یا با کیفیت سطح/تلرانس بالاتر می‌تواند نتیجه بهتری بدهد. اینجا تصمیم نهایی به طراحی کلی آسانسور، نوع کفشک و کیفیت نصب وابسته است.

7) پوشش/آبکاری سطحی: بدون پوشش

بدون پوشش بودن یعنی ریل به صورت فولاد خام عرضه می‌شود. این حالت دو پیام دارد: اول این‌که هزینه اولیه پایین‌تر است؛ دوم این‌که در محیط‌های مرطوب یا چاه‌هایی که احتمال میعان و رطوبت بالا دارند، باید به نگهداری و شرایط محیطی توجه بیشتری شود. در بسیاری از پروژه‌ها، چاه آسانسور محیط خشک و کنترل‌شده‌ای دارد و مشکل خاصی ایجاد نمی‌شود؛ اما اگر پروژه در شهرهای مرطوب، نزدیک موتورخانه‌های بخار/تأسیسات یا ساختمان‌های نیمه‌کاره با رطوبت بالا اجرا می‌شود، بهتر است از ابتدا برای جلوگیری از زنگ‌زدگی سطحی برنامه داشته باشید (تهویه، جلوگیری از نفوذ آب، و تمیزکاری دوره‌ای).

8) نوع اتصال شاخه‌ها: اتصال با لقمه و پین

اتصال لقمه و پین یکی از روش‌های رایج برای هم‌راستا کردن دو شاخه ریل در محل اتصال است. مزیت اصلی این روش، کمک به هم‌محوری و کاهش پله در محل اتصال است؛ البته به شرطی که لقمه و پین با کیفیت مناسب، نصب دقیق و گشتاور بستن صحیح پیچ‌ها همراه باشد. در عمل، کیفیت سواری آسانسور می‌تواند به شدت از کیفیت همین اتصال‌ها اثر بگیرد؛ بنابراین توصیه می‌شود در زمان نصب، محل اتصال‌ها با دقت کنترل شود و پس از رگلاژ نهایی، دوباره بازبینی انجام گیرد.

9) موقعیت سوراخ‌کاری: سوراخ‌دار

ریل سوراخ‌دار یعنی سوراخ‌های نصب از قبل روی ریل ایجاد شده‌اند. این ویژگی معمولاً سرعت نصب را بالا می‌برد و نیاز به عملیات کارگاهی را کاهش می‌دهد. نکته مهم این است که الگوی سوراخ‌کاری باید با نقشه براکت‌گذاری شما هم‌خوان باشد. اگر پروژه شما الگوی خاصی دارد یا فاصله براکت‌ها متفاوت است، ممکن است نیاز به تطبیق یا سوراخ‌کاری تکمیلی داشته باشید. همچنین در هنگام نصب، دقت کنید سوراخ‌ها باعث نشوند محل پیچ‌ها به لبه‌ها نزدیک شود یا تنش موضعی ایجاد کند.

10) سازگاری با نوع کفشک: هر دو

این ریل با کفشک لغزشی و کفشک رولری قابل استفاده است. اگر هدف شما کاهش صدا و بهبود نرمی حرکت در سرعت‌های بالاتر است، معمولاً کفشک رولری انتخاب محبوب‌تری است. اگر پروژه اقتصادی‌تر است یا شرایط نگهداری ساده‌تری می‌خواهید، کفشک لغزشی هم می‌تواند مناسب باشد. در هر دو حالت، کیفیت رگلاژ، روغن‌کاری/گریس‌کاری (در صورت نیاز) و تمیزی سطح ریل تعیین‌کننده است.

مزایا در یک نگاه (بر اساس همین مشخصات)

ریل MF T16 بال 89 با توجه به مشخصات اعلام‌شده، چند مزیت عملی برای خریدار و نصاب دارد:

• استاندارد و رایج بودن سایز 89: معمولاً دسترسی به متعلقات و سازگاری با قطعات نصب آسان‌تر است.
• شاخه 5 متری: کاهش تعداد اتصال‌ها در مسیر و کمک به اجرای تمیزتر در ارتفاع.
• سوراخ‌دار بودن: کاهش زمان آماده‌سازی و سرعت گرفتن نصب در پروژه‌های معمول.
• اتصال لقمه و پین: کمک به هم‌راستایی بهتر شاخه‌ها در صورت نصب صحیح.
• فولاد ST37 و نورد گرم: ترکیب اقتصادی و قابل دسترس برای پروژه‌های متعارف.
• سازگاری با هر دو نوع کفشک: انعطاف در انتخاب کفشک بر اساس بودجه و کیفیت سواری.

محدودیت‌ها و نکات قابل توجه قبل از خرید

برای خرید آگاهانه، بهتر است محدودیت‌ها را هم شفاف ببینید؛ نه به عنوان ایراد، بلکه به عنوان «شرایط استفاده درست»:

• بدون پوشش بودن سطح: در محیط‌های مرطوب یا پروژه‌هایی که چاه در معرض آب و رطوبت است، باید مراقبت بیشتری برای جلوگیری از زنگ‌زدگی سطحی انجام شود.
• وزن 2.4 kg/m: برای پروژه‌های بسیار سنگین، سرعت‌های بالا یا حساسیت زیاد به لرزش، ممکن است نیاز به بررسی دقیق‌تر طراحی و انتخاب ریل رده بالاتر/سنگین‌تر باشد.
• سوراخ‌دار بودن: اگر الگوی سوراخ‌ها با نقشه براکت‌گذاری شما هم‌خوان نباشد، ممکن است به اصلاح یا سوراخ‌کاری تکمیلی نیاز پیدا کنید.
• کیفیت نهایی وابسته به نصب: حتی بهترین ریل هم با نصب و رگلاژ ضعیف نتیجه خوبی نمی‌دهد؛ در ریل‌های اقتصادی، اهمیت کنترل تاب، شاقولی و اتصال‌ها دوچندان است.

مقایسه ذهنی با گزینه‌های دیگر بازار

اگر بخواهیم این ریل را در ذهن با چند انتخاب رایج مقایسه کنیم (بدون ورود به برندهای خاص)، تصویر کلی این است:

• در برابر ریل‌های سنگین‌تر: ریل‌های سنگین‌تر معمولاً سختی بالاتر و پتانسیل بهتری برای کنترل لرزش در شرایط سخت دارند، اما هزینه و وزن حمل‌ونقل بالاتر است. ریل MF T16 بال 89 با وزن 2.4 kg/m بیشتر مناسب پروژه‌هایی است که تعادل هزینه/کارایی می‌خواهند.
• در برابر ریل‌های با پوشش سطحی: ریل‌های پوشش‌دار در محیط‌های مرطوب خیال شما را راحت‌تر می‌کنند، اما قیمت بالاتر دارند. این مدل بدون پوشش است و بهتر است شرایط چاه و نگهداری را از ابتدا در نظر بگیرید.
• در برابر ریل‌های بدون سوراخ: ریل بدون سوراخ آزادی بیشتری برای الگوی نصب می‌دهد ولی زمان کارگاهی را بالا می‌برد. این مدل سوراخ‌دار است و برای نصب‌های استاندارد سریع‌تر پیش می‌رود.

نکات کلیدی قبل از خرید (چک‌لیست سریع)

• کاربری را دقیق مشخص کنید: این محصول برای ریل کابین تعریف شده است؛ اگر برای وزنه تعادل یا شرایط خاص می‌خواهید، با نقشه و محاسبات پروژه تطبیق دهید.
• شرایط محیطی چاه: چون بدون پوشش است، رطوبت و احتمال زنگ‌زدگی را ارزیابی کنید.
• نوع کفشک: سازگار با هر دو است؛ اما انتخاب کفشک روی صدا، نرمی حرکت و نگهداری اثر دارد.
• الگوی براکت‌گذاری: سوراخ‌دار بودن را با نقشه نصب خودتان چک کنید تا دوباره‌کاری کم شود.
• کنترل کیفیت در تحویل: شاخه‌های 5 متری را از نظر تاب، ضربه‌خوردگی لبه‌ها، یکنواختی سطح و سلامت محل اتصال بررسی کنید.
• اتصال‌ها را جدی بگیرید: لقمه و پین باید دقیق جا بخورد؛ محل اتصال را پس از رگلاژ نهایی دوباره کنترل کنید.

جمع‌بندی؛ این ریل برای چه کسی انتخاب خوبی است؟

اگر به دنبال یک ریل کابین نوع T با سایز نامی 89 هستید که شاخه 5 متری داشته باشد، سوراخ‌دار باشد و با اتصال لقمه و پین نصب شود، ریل MF T16 چین _ بال 89 می‌تواند گزینه‌ای منطقی و اقتصادی برای پروژه‌های متعارف باشد. فولاد ST37 و تولید نورد گرم آن را در دسته انتخاب‌های رایج بازار قرار می‌دهد و سازگاری با هر دو نوع کفشک دست شما را برای تنظیم کیفیت سواری و بودجه باز می‌گذارد.

در مقابل، اگر پروژه شما در محیط مرطوب اجرا می‌شود یا به دنبال سطح پرداخت و کنترل کیفیت بسیار سخت‌گیرانه برای سرعت‌های بالا هستید، بهتر است از ابتدا شرایط را دقیق‌تر بسنجید و در صورت نیاز سراغ گزینه‌های با پوشش سطحی یا رده‌های بالاتر بروید. در هر صورت، در ریل آسانسور «نصب و رگلاژ» به اندازه انتخاب محصول اهمیت دارد؛ با اجرای دقیق، همین ریل می‌تواند حرکت کابین را تمیز، قابل اعتماد و کم‌دردسر کند.
