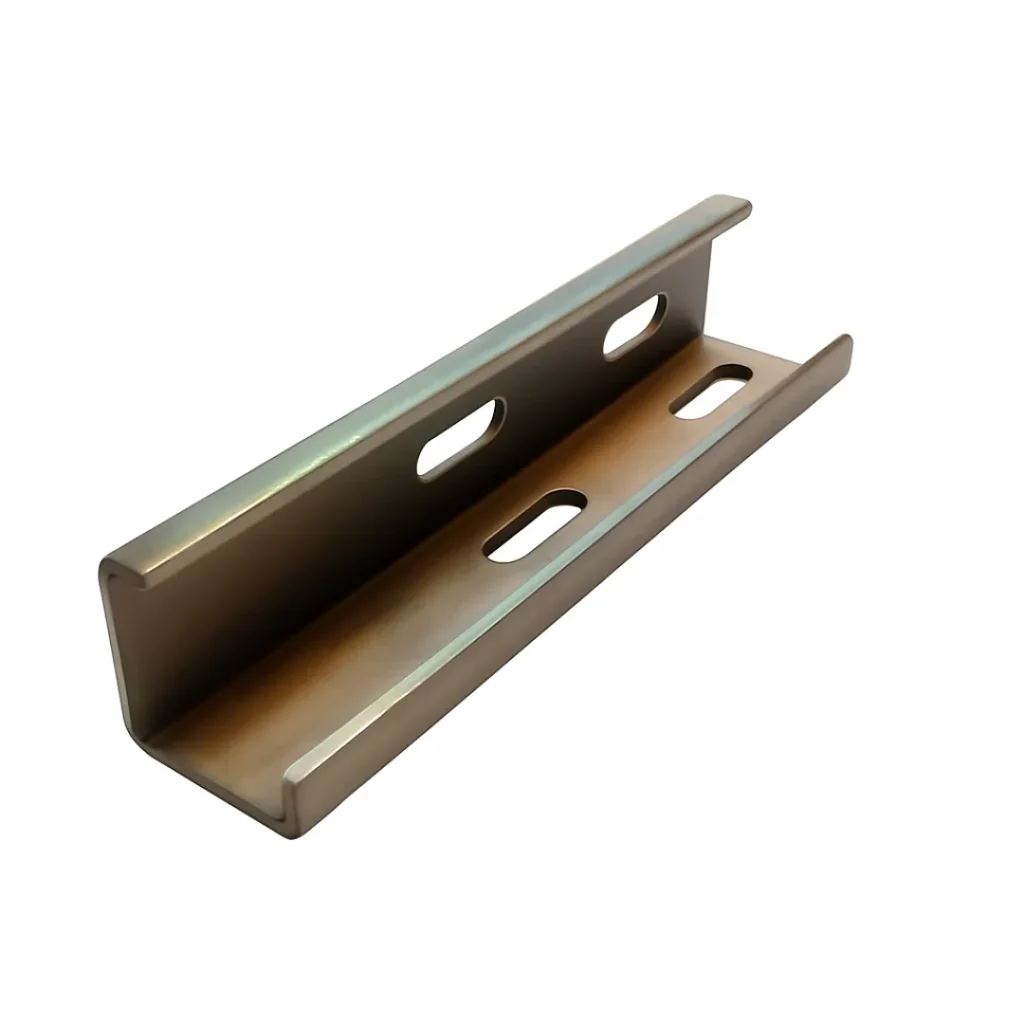

این محصول در گروه براکت ریل آسانسور و متعلقات نصب قرار می‌گیرد. برخلاف ریل آسانسور که عضو هدایت‌کننده کابین یا وزنه تعادل است، براکت نقش قطعه واسط و نگهدارنده را دارد؛ یعنی کمک می‌کند مجموعه ریل یا متعلقات آن نسبت به سازه چاه در موقعیت درست قرار بگیرد.
تحلیل فنی کاربرد محصول
در آسانسور هیدرولیکی، جانمایی ریل‌ها، جک، پاور یونیت و محدودیت‌های چاه همیشه یکسان نیست. گاهی دیوار یا سازه فلزی دقیقاً در فاصله مطلوب از مسیر ریل قرار ندارد. در چنین شرایطی، براکت سه‌خم می‌تواند با ایجاد آفست و فاصله‌گذاری، محل اتصال را به مسیر نصب نزدیک‌تر کند و اجرای کار را تمیزتر و قابل کنترل‌تر سازد.
سه‌خم بودن این قطعه به‌خودی‌خود به معنی تحمل بار بیشتر یا کیفیت بالاتر نیست؛ مزیت اصلی آن در هندسه و قابلیت جبران فاصله است. بنابراین ارزش واقعی این محصول زمانی مشخص می‌شود که با شرایط واقعی چاه و نقشه نصب تطبیق داده شود.
این براکت برای چه پروژه‌هایی مناسب‌تر است؟
- پروژه‌های آسانسور هیدرولیکی که در آن‌ها محل نصب ریل یا متعلقات نیاز به آفست دارد.
- چاه‌هایی که دیوار، تیر، ستون یا سازه فلزی با مسیر ایده‌آل نصب هم‌راستا نیست.
- اجرایی که در آن استفاده از براکت آماده، دقیق‌تر و سریع‌تر از ساخت قطعه دستی در محل است.
- پروژه‌هایی که قبل از خرید، نقشه نصب و ابعاد محل اجرا توسط نصاب یا طراح بررسی شده است.
خلاصه تحلیلی مشخصات
- نوع قطعه: براکت سه خم برای پروژه آسانسور هیدرولیکی.
- نقش فنی: ایجاد تکیه‌گاه، فاصله‌گذاری و کمک به تنظیم موقعیت اجزای مرتبط با ریل و متعلقات نصب.
- مزیت هندسی: سه‌خم بودن برای سناریوهایی کاربرد دارد که بین سازه و محل مطلوب نصب، اختلاف فاصله یا آفست وجود دارد.
- اطلاعات نیازمند تأیید: جنس دقیق، ضخامت ورق، ابعاد، الگوی سوراخ‌کاری، وزن، پوشش سطحی و بار مجاز کاری.
- شرط انتخاب درست: تطبیق با نقشه اجرایی، شرایط چاه، نوع اتصال و نظر نصاب یا طراح آسانسور.
مزایا و محدودیت‌ها از نگاه کارشناس نصب
مزایا
- کمک به ایجاد فاصله و آفست بین سازه و مجموعه ریل یا متعلقات نصب.
- مناسب برای شرایط اجرایی که نصب مستقیم یا براکت ساده جواب نمی‌دهد.
- کاهش نیاز به ساخت قطعه سفارشی در کارگاه، به شرط هم‌خوانی با نقشه.
- قابل بررسی برای نصب‌های هیدرولیکی که جانمایی تجهیزات با محدودیت فضا همراه است.
محدودیت‌ها
- ابعاد، ضخامت، وزن، قطر سوراخ و فاصله سوراخ‌ها باید قبل از خرید تأیید شود.
- بدون اطلاع از بار مجاز کاری و استاندارد تست، نباید برای نقاط حساس یا باربر به‌صورت حدسی استفاده شود.
- سازگاری با همه سایزهای ریل یا همه نوع اتصالات قطعی نیست.
- در محیط‌های مرطوب یا خورنده، نوع پوشش سطحی باید از فروشنده استعلام شود.
راهنمای تخصصی خرید براکت سه خم هیدرولیکی آسانسور
۱. اول نقشه نصب را مبنا قرار دهید، نه فقط نام محصول
در قطعات نصب آسانسور، مخصوصاً براکت‌ها، نام محصول به‌تنهایی برای انتخاب کافی نیست. سه‌خم بودن فقط نشان می‌دهد قطعه دارای فرم آفست‌دار است؛ اما مشخص نمی‌کند فاصله‌ها، زاویه خم‌ها، قطر سوراخ‌ها و ضخامت ورق با پروژه شما هم‌خوانی دارد یا نه. قبل از خرید، نقشه ریل‌گذاری و محل اتصال به سازه را بررسی کنید.
۲. فاصله ریل تا دیوار یا سازه را اندازه‌گیری کنید
کار اصلی چنین براکتی معمولاً جبران فاصله و ایجاد تکیه‌گاه مناسب است. اگر فاصله واقعی چاه، دیوار، سازه فلزی یا محل نصب جک با هندسه قطعه هماهنگ نباشد، حتی یک براکت با کیفیت هم در اجرا مشکل ایجاد می‌کند.
۳. سوراخ‌کاری و نوع اتصال را کنترل کنید
قطر سوراخ، تعداد سوراخ، لوبیایی یا گرد بودن سوراخ و فاصله محور به محور آن‌ها باید با پیچ، انکربولت، صفحه اتصال و براکت کمکی پروژه هم‌خوان باشد. چون این داده‌ها در اطلاعات قطعی محصول اعلام نشده، بهتر است قبل از سفارش تعداد بالا، نمونه یا نقشه فنی دریافت شود.
۴. جنس، ضخامت و پوشش سطحی را استعلام کنید
برای براکت، ضخامت ورق و کیفیت خم‌کاری به اندازه جنس اهمیت دارد. اگر پروژه در محیط مرطوب، نیمه‌باز یا خورنده اجرا می‌شود، نوع پوشش سطحی مثل رنگ صنعتی، پرایمر یا گالوانیزه باید قبل از خرید مشخص شود.
۵. از مصرف عمومی و بدون محاسبه خودداری کنید
این محصول قطعه‌ای اجرایی و وابسته به شرایط نصب است. استفاده از آن بدون بررسی بارگذاری، فاصله براکت‌ها، نوع ریل و الزامات نقشه می‌تواند باعث لقی، خطای هم‌راستایی یا دوباره‌کاری شود.
نکات اجرایی هنگام نصب
- کنترل شاقولی و هم‌راستایی: قبل از سفت‌کاری نهایی، موقعیت ریل و براکت باید کنترل شود تا خطای تجمعی در مسیر ریل ایجاد نشود.
- انتخاب پیچ و انکربولت مناسب: سایز و کلاس اتصال باید بر اساس سازه، ضخامت قطعه و بارگذاری انتخاب شود، نه صرفاً بر اساس موجودی کارگاه.
- کنترل کیفیت خم‌ها: ترک، تابیدگی، لهیدگی در محل خم یا پلیسه در محل سوراخ‌کاری می‌تواند در نصب مشکل ایجاد کند.
- هماهنگی با نقشه هیدرولیک: در آسانسور هیدرولیکی، موقعیت ریل و جک باید با هم دیده شود؛ براکت نباید باعث تداخل یا محدودیت سرویس‌پذیری شود.
جمع‌بندی تخصصی
براکت سه خم هیدرولیکی آسانسور یک قطعه اجرایی برای حل مسئله فاصله، آفست و جانمایی در نصب ریل و متعلقات آن است. این محصول زمانی انتخاب خوبی است که براکت ساده پاسخ‌گو نباشد و نقشه نصب، نیاز به قطعه‌ای فرم‌دار را نشان دهد. با این حال، چون اطلاعات قطعی مانند ضخامت، ابعاد، سوراخ‌کاری، جنس، پوشش و بار مجاز کاری در مشخصات محصول کامل نیست، خرید نهایی باید پس از تطبیق با نقشه، کنترل نمونه یا استعلام از فروشنده انجام شود.
